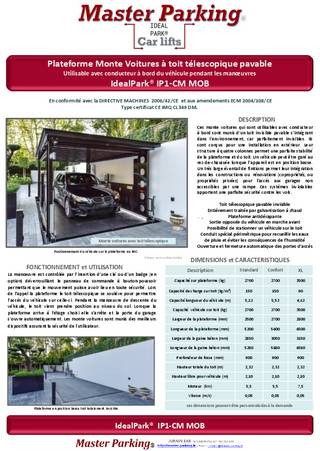

Monte voitures à toit télescopique pavable IP1 CM MOB et IP1 CM MOB XL

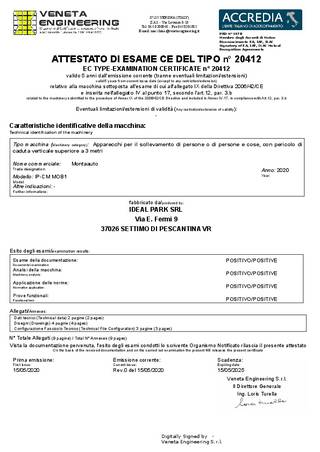

Ces monte voitures sont fabriqués selon la norme EC Machinery Directive 2006/42/CE, leur utilisation est de permettre l'accès d'un véhicule à un parking situé à un niveau différent, avec ou sans conducteur à bord (*)
Ces monte voitures qui sont utilisables avec conducteur (*) à bord sont munis d’un toit télescopique pavable (150kg/m²) qui s’intègre et disparait totalement dans l’environnement devenant ainsi invisible. Ce système extrêmement silencieux s’intègre parfaitement dans l’architecture environnante,
Les voitures stationnées au sous-sol sont protégées, car c’est seulement en insérant une clé codée dans le panneau de commande que le système peut fonctionner.
Lors de l’appel la plateforme, le toit télescopique se soulève pour permettre l’accès du véhicule sur celle-ci.
Les mouvements de la plateforme sont commandés par un bouton en appui permanent depuis les panneaux de contrôle situés aux étages et sur la plateforme.
Ces monte voitures sont munis des meilleurs dispositifs assurant la sécurité de l'utilisateur.
Pendant la manœuvre de descente du véhicule, le toit vient prendre position au niveau du sol permettant le stationnement d’un autre véhicule. Ce véhicule devra être enlevé lors de la manœuvre de montée.
Les plateformes IP1-CM-MOB IdéalPark sont prévues pour une installation extérieure, elles peuvent être également utilisées comme monte-charges. Un canal périphérique adapté permet de collecter l'eau de pluie ou de fonte des neiges évitant les inondations dans les étages inférieurs.
Il est possible d'installer ce système avec ou sans garde-corps à l'étage supérieur, (**) voir option système de vidéosurveillance et un périmètre de sécurité virtuel déterminé par des cellules photoélectriques.
(*) sans conducteur à bord voir modèle IP1 CM FF 42
(**) pour éviter des clôtures pouvant être disgracieuses, la présence d'une série de dispositifs de sécurité tels qu'une caméra au rez-de-chaussée et un écran tactile LCD à la vue du conducteur, permet de surveiller la zone environnante pendant le fonctionnement du système et un périmètre de sécurité virtuel est déterminé par des cellules photoélectrique. (en option)
Les installations standard sont entièrement galvanisées et peuvent être recouvertes du revêtement Triplex comprenant une large gamme de couleurs (RAL) voir option Triplex
En option
- La plateforme du monte voiture avec conducteur à bord peut être appelée à distance grâce à une télécommande qui permet d’activer la plateforme vide depuis l’extérieur
- Les panneaux de commande peuvent être déverrouillés au moyen de badges
Modèle IP1 CM MOB
Modèle IP1 CM MOB XL

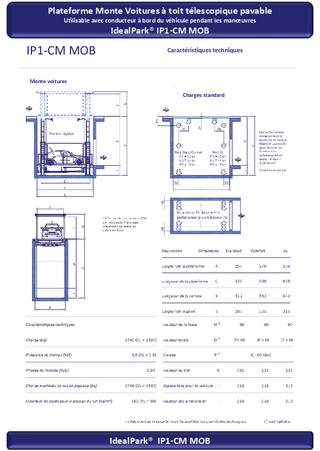

Caractéristiques
- Plateforme monte voitures ou monte charge, avec conducteur à bord, (*)
- Toit télescopique pavable (150 kg/m²) se positionnant au niveau du sol et pouvant supporter le stationnement d’un véhicule jusqu’à 2700 kg lorsque le système est à l’arrêt,
- Haut niveau de sécurité du fonctionnement
- Sortie opposée possible du véhicule en marche avant
- Totalement galvanisé à chaud,
- Plateforme métallique antidérapante,
- Gouttière permettant de canaliser les eaux de pluie ou la fonte des neiges évitant ainsi les infiltrations aux étages inférieurs
- Convient pour l’accès aux garages des résidences privées ou collectives en construction ou en rénovation. Installations réalisées également en entreprises industrielles, et hôtellerie.
Sécurité
- Quatre photocellules contrôlant le positionnement exact du véhicule sur la plateforme.
- Système de contrôle de la tension des câbles.
- Quatre photocellules de protection de périphérie du toit (bloquant le système
si un véhicule ou un objet est sur le toit au moment de la manœuvre.
(**)
(**) Si la périphérie du toit n’est pas protégée par des murs ou garde corps, l’option vidéo/caméra est nécessaire - Dispositif UPS assurant la descente de la plateforme et l’ouverture des portes (même en cas de panne du courant électrique) permettant ainsi l’issue de secours)
| Description | Standard | Confort | XL |
| Capacité sur plateforme (kg) | 2500 | 2700 | 3500 |
| Capacité de charge sur toit (kg/m²) | 150 | 150 | 190 |
| Capacité longueur du véhicule (m) | 5,12 | 5,52 | 6,42 |
| Capacité véhicule sur toit (kg) | 2500 | 2500 | 2500 |
| Largeur de la plateforme (mm) | 2500 | 2700 | 2800 |
| Longueur de la plateforme (mm) | 5200 | 5600 | 6500 |
| Largeur de la gaine béton (mm) | 2850 | 3050 | 3150 |
| Longueur de la gaine béton (mm) | 5280 | 5680 | 6580 |
| Profondeur de fosse (mm) | 900 | 900 | 900 |
| Hauteur totale du toit (mm) | 2320 | 2320 | 2320 |
| Hauteur libre pour véhicule (m) | 2,10 | 2,10 | 2,10 |
| Puissance du moteur (kW) | 5,5 | 5,5 | 7,5 |
| Vitesse de montée (m/s) | 0,05 | 0,05 | 0,05 |
- Deux arrêts - deux accès
- Sortie opposée possible du véhicule en marche avant
- Ouverture et fermeture automatique des portes aux étages
- Dispositif UPS permettant la descente et l’ouverture des portes du monte voiture même en cas de manque de courant électrique, assurant ainsi l’issue de secours du conducteur
- Toit prêt à recevoir un revêtement (résistance 150 kg/m²)
- Gouttière pour récupération des eaux de pluie
- Plancher auto nivelant pendant les arrêts
- Vannes antichute
- Jauge de pression sur l'unité de commande
- Kit d’assistance à la maintenance par connexion internet avec le service technique de l’usine
- Escaliers et piliers de sécurité pour l'accès à la fosse.
- Revêtement Triplex
- Manœuvre automatique (avec protections fixes à l’étage)
- Panneau de commande sur colonne (ou mural inox)
- Accès avec badge et enregistrement de passage
- Feu de signalisation multifonction
- Feux d’étage Leds
- Cellules photoélectriques de périmètre
- Système de sécurité vidéo/caméra (si nécessaire°
- Armoire metallique pour protection de la machinerie
- kit antibruit pour armoire de protection
- Unité hydraulique silencieuse
Modèle XL (capacité de charge 3500 kg)
